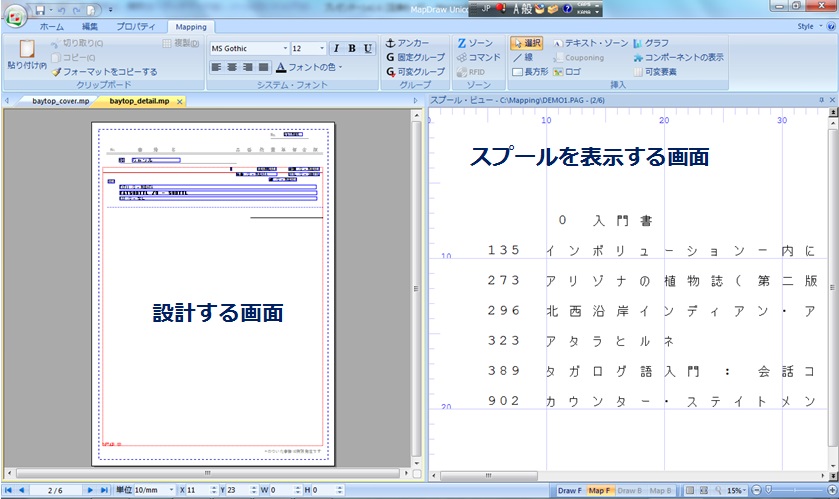

"MapDraw" の特徴の一つが、左右に2分割した右側の画面に、スプールや XML ファイルを表示しながら、帳票設計できる点です。XML ファイルは、そのまま直接読み込みますが、AS/400 上のスプールは、テキスト･ファイルに近い形式のファイルに変換して、IFS 上に書き出したものを読み込みます。
 |
| MapDraw の画面例 |
この "MapDraw" を使うと、従来の帳票をカット紙化したり、両面印刷できるようにするだけでなく、次のような、今までできなかった表現が可能になります。
1. Windows PC にあるフォントを使って帳票設計します。そのため、1つの帳票の中で、様々な書体のWindows フォントを、様々なポイント数(大きさ)で使い分けることができます。もちろん、今までどおり、情報を強調するための縦倍角や、横倍角も可能ですが、ポイント数や、太字、斜体等 Windows の世界では当たり前だった指定が、AS/400 の世界でも可能になります。
 |
| Meiryo 11P フォントとMS Gothic 10Pフォントの使い分け例 |
2. 条件設定機能があります。帳票設計全体に対しても条件付けできますので、例えば、請求書の"表紙"のページと、"明細"のページの設計を変えて1つの請求書の PDF とすることができます。
スプールの中の、表紙のページと明細のページのデータの違い、例えば、表紙のページには特定の場所に宛先住所の郵便番号の中の"-"が必ずあることに着目して、その有無を条件として、表紙用の設計を適用するか、明細用の設計を適用するかを指定します。
また、他にも、数字にマイナス記号が付いていたら赤色で表示するとか、データの存在する行のみ罫線を引くといった表現が可能です。
 |
| データのある行にのみ罫線を引くための条件付け例 |
3. データに対応したイメージを追加することができます。例えば、社員番号に対応した印影を追加する機能は、前々回のお話しでご紹介した"ケアコム"様の帳票で活用されています。他にも、部品番号に対して、その写真イメージや、図面イメージを追加して表現できれば、従来の帳票と比べて圧倒的に分かりやすい帳票に変化します。
これは、その設計と、それらのイメージを"データ.jpg"という JPEG 形式のファイルにして、IFS 上の特定のフォルダーの下に保存しておくことによって実現します。
 |
| データ"0776"を印影イメージで表示するための設計と、そのプレビュー画面 |
4. バーコードの指定が可能です。国内で使用されている1次元バーコードの他に、QRコードを含む2次元コードも簡単に指定できます。
1次元バーコードは、MapDraw と併せてご提供している1次元バーコード用の Windows フォントを使って表示します。
Mapping が生成する PCL データや PDF ファイルには、フォント･イメージを埋め込むことが標準となっています。そのため、設計する際に使用したバーコード用のフォントが入っていない PC 上でも同じようにバーコードが表示されます。
また、データのメモリーと結合機能がありますので、複数個所に分かれて存在するデータを結合して QR コードで表示することも可能です。
 |
| データ"07760001"をCODE39で表示するための設計と、そのプレビュー |
