XPS 形式の中間ファイルを使った PDF の加工 第 3 回

今回は、用紙サイズを変更する方法をお話しします。
用紙サイズは本来 MapDraw を使用して帳票設計を始める際に決めているものですが、ここでは、帳票設計時の用紙サイズ XPS ファイルを生成した後で、用紙サイズを変更します。
用紙サイズの変更に当たっては、map_xps に 3 種類の異なったパラメーターが用意されていて、それぞれの変更法は次のとおりです。
-paper:XXX <- 内容に変えずに、用紙(ページ)サイズのみを変更します。
-scale:XXX <- 用紙サイズを変えずに、ページの内容のサイズを変更します。
-changeformat:XXX <- 内容も含めて、用紙全体のサイズを変更します。(縦横の比率を維持します。つまり、通常の拡大縮小を行います。)

また、使用可能な用紙サイズの値は次のとおりです。: AUTO, EXECUTIVE, LETTER, LEGAL, LEDGER, A4, A3, A2, A1, A0, MONARCH, COM10, DL, CS, B5
規格外のサイズの指定も可能で、その方法は、次のとおりです。
-changeformat:xx.xx,xx.xx[,cm|in|mm]
- 2 つの小数は、幅と高さです。
- 小数の区切りは、‘.’ (ドット)です。
- 値同士の区切りは‘,’(カンマ) か ‘;’ (セミ･コロン)です。
- 単位はオプションです。: cm (デフォルト), mm または in(インチ)

1. 用紙サイズのみを変更します。
いつものベイトップ書房の見積書の xps ファイルに対して、次のように用紙サイズのみを "A3" サイズに変更します。

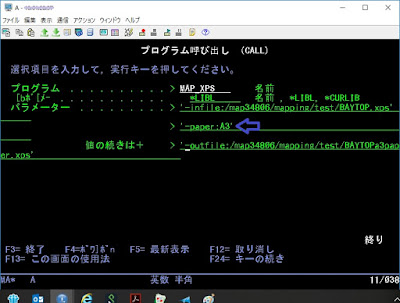

-paper:A3 を指定する

その結果、生成された xps ファイルを XPS ビューアーで開くと次のように、内容は A4 サイズのままで、A3 サイズに変わっていることが分かります。

生成された XPS ファイルの表示

2. 用紙サイズは変えずに、内容のみサイズを変更します。
用紙サイズは A4 のままで、内容のみ縦横それぞれ 50% 縮小します。指定方法は次のとおりです。

内容のみ縦横 50% 縮小の設定

その結果、生成された xps ファイルは、次のように、用紙サイズは A4 サイズのままで、内容が縦横 50% に縮小されていることが分かります。

内容のみを縦横 50% に縮小

3. 内容も含めて全体を A3 サイズに拡大します。
指定方法は、次のとおりです。

全体を A3 サイズに拡大

生成された XPS ファイルを XPS ビューアーで開いても、A3 サイズになったか分かり辛いので、次のように PDF ファイルに変換します。

PDF ファイルに変換

生成された PDF ファイルのプロパティを見ると、次の画面のように、"ページ・サイズ" が、297x420mm つまり A3 サイズとなっていることが確認できました。

A3=297x420mm サイズになっていることの確認
