連続用紙への印刷から、カット紙への印刷に移行する -第11回 事前印刷用紙からの移行-

14. "DrawF"画面の設計を、"4. 着店控"、"5. 配達受領票"、"6. 送り状(荷受人様控)"に変更します。その際に、元々の"1. 送り状"の部分は、タイトルを"4. 着店控"に書き換えるだけで済みます。"2. 貨物受取書"の部分は、それを編集するよりも、できたばかりの"4. 着店控"をコピーして、タイトルを"5. 配達受領票"に書き換える方が楽です。このような場合は、次のような手順で行なうと、楽で確実です。申し送れましたが、この方法は、初めのプロジェクトで、"1. 送り状"の罫線や文字を元に、"2. 貨物受取書"、"3. 発店控(入力票)"を作る時も同じです。

14-1 マウスで長方形を書くようにして"4. 着店控"の罫線や文字を一括指定(周囲を8個の黒四角で囲んだ状態)します。

5. 配達受領票を範囲指定したところとY座標の値

14-2 それをコピーしてそのまま貼り付けます。(Ctrl キー を押してから C キーを押し、更に Ctrl キーを押したまま V キーを押す)すると、MapDraw では、コピーした後の貼り付けは、同じ場所に行なわれます。

14-3 画面下のX, Y 座標 は選択している範囲の左上角の座標を表わし、右方向が、X軸の正方向、下方向が、Y軸の正方向になります。そこで、Y 座標の値に、A4 縦の1/3の長さ、即ち、297mm / 3 = 99mm を足した値を入力します。それによって、コピーされた"4. 着店控"の罫線や文字は、"5. 配達受領票"の位置に移動しますので、その後で、タイトルを"5. 配達受領票"に書き換えます。
"6. 送り状(荷受人様控)"の罫線や文字も同様にして、編集します。


15. データの配置を指定する"MapF"画面の設計も、同じ考え方、つまり、複数のゾーンを一括指定

1面を2回コピーして3面のデータの配置を設計した"MapF"画面

して、それをコピー、貼り付けする手順の繰り返しが適用できます。そして、貼り付けた後の位置の調整は、X 座標、Y 座標の値を直接入力することにより、より精密な位置合わせができます。








16. サンプルの"送り状"帳票の場合は、スプールの1ページに対して、シーケンス"00010"

マルチ･プレビュー1ページ目

と"00020"の2つのプロジェクト交互に適用することになります。MapDraw で"OKURIJO_00010.mpp"と、"OKURIJO_00020.mpp"の2つのプロジェクトを開いた状態で、"マルチ･プレビュー"ボタンを押します。そうすると、スプールの1ページに対して、"OKURIJO_00010.mpp"が適用されたプレビュー画面が表示され、スプールの改ページ用の右向きの三角ボタンを押すと、ページは1ページのまま、"OKURIJO_00020.mpp"が適用されたプレビュー画面に切り替わります。
もう1回押すと、2ページとなり、"OKURIJO_00010.mpp"が適用されたプレビュー画面が表示されます。
このようにして、この設計が正しいことが、MapDraw 画面上で確認できます。

17. 以上で、MapDraw での設計が完了しましたので、"OKURIJO_00010.mpp"と、"OKURIJO_00020.mpp"に対して、"プロジェクトを生成する"ボタンを押し、生成、保存します。

新規プロジェクトの関連付け画面

PDF ファイルを生成するには、更に"プロジェクトの関連付け"を行います。"ホーム"ボタン -> "プロジェクトの関連付け" -> "新規"を指定すると、次のような画面が表示されます。ここでは、"OKURIJO_00010.mpp"と、"OKURIJO_00020.mpp"に対して">"ボタンを押して、右側の"関連付けられたプロジェクト"に移動します。
そして、"生成"ボタンを押します。





18. 次の画面が表示されますので、2つのプロジェクトを関連付けるためのファイルとし

関連付けのファイル名の指定画面

て、"OKURIJO.mpa"(拡張子の中の"a"は、関連付け = association という意味です。)と名前を付けて保存します。

保存する際、次に表示される画面で、PDF ファイルを生成するための関連付けを表わすため、生成言語として"PDF"を指定します。"PDF"を指定すると、"モノクロ"か"カラー"かを選択できます。
なお、"フォント"は、プロジェクトの生成時点で転送していますので、ここではチェック･ボックスのチェックは外します。

生成の設定画面

その後、"生成レポート"画面が表示され、赤信号が無ければ、PC 上での操作は終了です。
後は、AS/400 上の Mapping のコマンドを使って、PDF ファイルを生成することになります。

連続用紙への印刷から、カット紙への印刷に移行する -第10回 事前印刷用紙からの移行-

10. その後、他のデータの配置も同様の手順で完了したら、"プロジェクトの生成"を行って、設計した結果を、AS/400 の IFS 上にある、Mapping 既定のフォルダー（\mapping\docpc)に保存します。
MapDraw の"ホーム"タブの画面にある"プロジェクトを生成する"アイコンをクリックすると、次のよ

プロジェクトを生成するアイコン

うな画面が現れます。
Mapping での"プロジェクト"は、データの配置の情報を保存する"*.mpi"ファイル、オーバーレイの情報を保存する"*.mpw"ファイル、そしてその両者を合わせる"*.mpp"ファイルという3つのファイルからできています。
初めて"プロジェクトを生成する"時には、デフォルトで、ファイル名は"フォーマット名シーケンス番号.mp*"になります。これは、もちろん任意に変更して構いませんが、これら3つのファイルでは同じにしないとなりません。

プロジェクト･ファイル名の指定

左下の画面では、保存場所が、C ドライブになっていますが、実際には、Z など、IFSに割り振られたネットワーク･ドライブになります。










11. "OK"ボタンを押すと、次の画面が表示されます。ここの"印刷の設定"欄の"言語"とは、

生成の設定画面

AS/400 上でMappingに生成させたいデータの形式を表わしますが、この段階では、デフォルトの"XPS"のままとします。
"OK"ボタンを押すと、その下のような"生成レポート"画面が表示されます。画面上、赤色のマークの"エラー"が表示されなければ、完了です。

生成レポート画面

12. "1. 送り状"、"2. 貨物受取書"、"3. 発店控(入力票)"を載せた1枚目の設計が完了しましたので、それを使ってもう1枚の"4. 着店控"、"5. 配達受領票"、"6. 送り状(荷受人様控)"を設計します。罫線や固定文字は、ほぼ同一であることから、先ほど生成した1枚目のプロジェクトを使って、2枚目のプロジェクトを作ります。

シーケンスを00020に変更

そこで、"プロジェクトの生成"が完了した画面の状態のまま、MapDraw の"プロパティ"タブの"プロジェクトのプロパティ"アイコンを押します。表示された画面で、"シーケンス"のみを"00020"に変更して"OK"ボタンを押します。
1つのスプールに対して、複数(ここでは2種類)のフォーマットを適用する場合には、
- フォーマット名は共通
- シーケンスのみ、それぞれ別の値とする
ことが重要です。これは、AS/400 上で Mapping が PDF ファイルや、PCL 形式のデータを生成する際のコマンドのパラメーターを指定するために、必要になってくるものだからです。
13. この段階で、一旦、プロジェクトの生成を行なってしまいます。もちろん、2枚目用に設計変更し

ファイル名の変更とプロジェクトの保存

た後で生成しても良いのですが、別ファイル名で保存することを忘れないように、この時点で別名保存してしまいます。手順"10"で行なったように、"プロジェクトを生成する"アイコンをクリックすると次の画面が現れますが、ファイル名は初めに保存したファイル名のままなので、各ファイル名の"00010"を"00020"に変えるようにします。
保存できれば、1枚目の設計を壊すことなく、安心して2枚目用の変更を行えます。

連続用紙への印刷から、カット紙への印刷に移行する -第9回 事前印刷用紙からの移行-

3. スプール・データの配置を指定するために、"DrawF"を"MapF"に切り替えます。そうすると、左側のの画面に設計した罫線や文字は、表示される色がグレーに変わり、編集できなくなります。

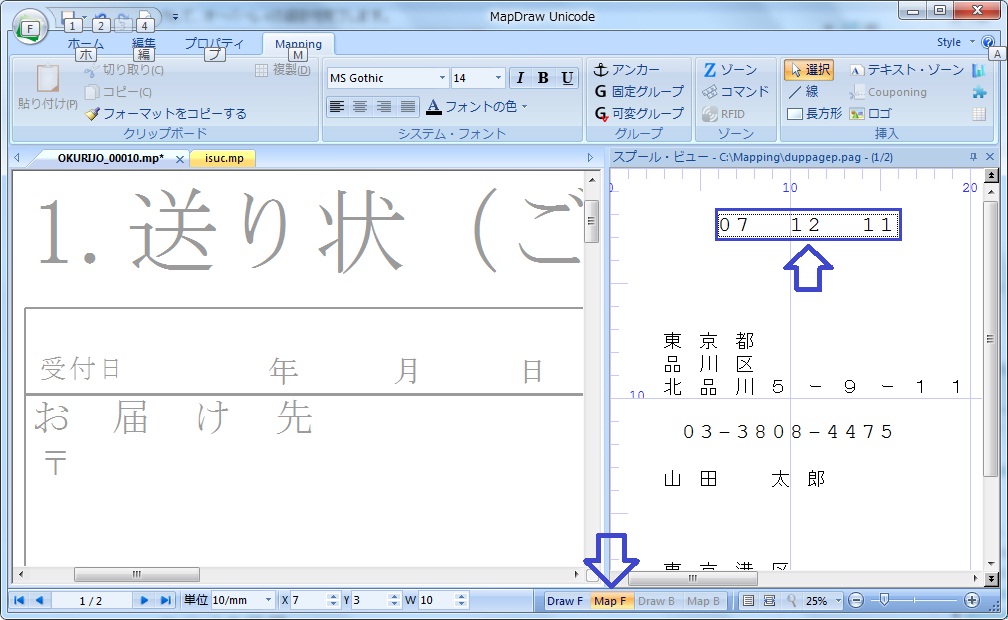

MapFの画面で受付日のデータ範囲を指定する

4. データの配置も、先ずは"1. 送り状"用に設計し、それをコピーして他の"2. 貨物受取書"や、"3. 発店控(入力票)"を設計することにします。そこで、先ず手始めに"受付日"の欄のデータの配置を設計します。右側画面の受付日のデータ、3行目、7桁目から10桁の範囲を指定します。






5. マウスの左ボタンを押したまま、左側画面の"受付日"の近くにポインターを移動して、左ボタンを

ゾーンのプロパティの画面

放します。そうすると、自動的に、次のような"ゾーンのプロパティ"という画面が表示されます。
"データ位置"欄の"開始行"、"桁"、"長さ"は、先ほど範囲指定したデータの行、左端の桁、指定した桁数を表わしています。
"タイプ"は、何を表示するかを指定します。ここでは、上記のデータを"文字"として表示することを表わしています。
"ゾーン名"は任意の値で、指定したゾーンに付ける名前です。私は、"ゾーン"に対しては、"Z+番号"としています。
6. "OK"ボタンを押すと、次の画面のように、左側の画面に"Z1"というゾーンが配置できたことが分

"Z1"というゾーンが配置された

かります。
この画面のように、ゾーンを選択して8つの黒いマークが表示された状態にすると、左側の画面では、ゾーンは青色の長方形で表示され、右側の画面では、ゾーンの対象となっているデータの範囲が青色で表示されます。
それによって、後でゾーンを編集する際に、そのゾーンはどこのデータ範囲を指定しているか、見つけやすくなっています。





7. "受付日"の場所、文字の種類や大きさを調整するために、このままの状態で"プレビュー"を行

プレビュー画面

います。"プレビュー"するには、"プレビュー"ボタンを押すか、Ctrl キー + W キーを押します。
プレビュー状態の時には、右側の画面のデータは、緑色に変わります。設計が完了した際に、配置しもらしたデータが無いかを確認するのに、便利です。
ここでは、データを強調するために、フォントを"MSゴシック"に、文字間隔を固定ピッチに変更した上で、位置を調整します。



8. その結果のプレビュー画面が次のとおりです。フォントや文字ピッチの指定は、"ゾーンのプロパ

フォント調整後のプレビュー画面

ティ"画面で"フォントとスタイル"タブの画面で行ないます。フォントの種類やサイズの指定だけなら、ツール･バー上でも選択できます。
このプレビュー画面に対応する、フォント指定のための画面は、次のとおりです。
この画面では、
- フォントの種類（MS P Gothic、MS P 明朝以外で、名前が英語で表示されるフォント)
- フォントのサイズ
- 位置揃え(ゾーンとして指定した長方形の中で、右寄せ、左寄せ、中央揃え)
- 回転角度
- 高さ(幅はそのままで、高さのみ50%から

フォントとスタイルの設定画面

200%まで縮小、拡大)
- 固定ピッチの指定 On/Off と、On の場合のピッチの調整(間隔を広げるには、値を大きく、狭めるには、値を小さくします。)
- フォントの色

ただ、残念ながら、太字、下線、斜体といったメニューはあるのですが、無効となっています。




9. 他の文字や数字を表示するためのゾーンは、同様の手順で設計を繰り返しますが、ここで、1箇

バーコード"CODE39"を指定したゾーン

所、データの22行目、38桁目から15桁を、CODE39 のバーコードとして表示するために、次のようなゾーンを定義します。
今までの文字のゾーンと同様に、データの範囲を指定しますが、"タイプ"に"バーコード"を指定します。そうすると、その下の選択肢がバーコードの規格の選択肢となりますので、"CODE39 C/Dなし"を選択します。
"MapDraw" では、CODE39のような1次元バーコードは、フォントの組み合わせで表現します。そのために、"MapDraw"をインストールするPCには、併せて提供されるバーコード用のフォントもインストールします。

CODE39用フォントの設定

1次元バーコード用のフォントのフォント名は、分かりやすいように、先頭に"BC"(バーコードの略)が付いています。

また、バーコードの大きさの調整は、フォント･サイズの変更で行ないます。フォントのサイズによって、全体の横幅が決まりますが、その上で、縦長、横長の調整が必要な場合は、50%から200%までの高さの設定で行ないます。

 以上の設定を行い、位置を調整した結果のプレビュー画面は、次のようになります。

バーコードのプレビュー画面

連続用紙への印刷から、カット紙への印刷に移行する -第8回 事前印刷用紙からの移行-

今回は、前回使用した運送伝票のサンプルを、帳票ソリューションの一つであるMappingを使ってどのように実現するかをお話します。

MapDrawでスプールを読み込んだ画面

初めの画面は、MapDraw に、スプール･データを読み込んで表示させたところです。画面の右側に表示されています。
繰り返しになりますが、スプール･データとしては、今までどおり、1ページには、1件の宛先と依頼主の情報が載っているだけです。
このスプール･データを使って、A4 サイズの中に3面の帳票を設計していきます。

左側の画面では、オーバーレイと呼ばれる、固定文字や罫線を設計する画面です。最下端の"Draw F"が選択されて、黄色に表示されている状態の時に編集できます。
繰り返し行の多いスプール･データの場合には、オーバーレイの設計よりも、スプール･データの配置(Mapping)の設計を先に行い、罫線は、その表示結果に合わせて後から引く方が効率的です。
しかし、今回のスプール･データでは、繰り返し行がほとんどありませんので、先に罫線等のオーバーレイを設計して、そこに後からスプール･データの配置を行なうという手順で進めます。

1. A4 サイズを3面に仕切るため、A4 の縦の長さ 297mm を元に、上端から、99mm、198mm に横線を引きます。( MapDraw の画面では、左上端が座標の原点になります。)

MapDrawでDraw F側に罫線を引いた画面

罫線を選択した後、下端に表示される Y座標の値に、直接、99mm、198mm を入力すると正確に3分割する罫線を引くことができます。(左のサンプル画面では、単位を1/10mmとしているので、Ｙ 座標の値は、990 になっています。)
1本目の罫線を引いたら、それをコピーし、その Y 座標の値に、1980 と入力すれば、簡単かつ正確に2本目の罫線を引くことができます。


2. 3分割した画面に、それぞれ、"1. 送り状"、"2. 貨物受取書"、"3. 発店控(入力票)"の固定文字や罫線を入力して、オーバーレイの設計を完了します。

Draw F側に罫線や固定文字を追加し、コピー、修正した画面

"1. 送り状"用に引いた罫線や固定文字は、コピーして、"2. 貨物受取書"や、"3. 発店控(入力票)"に使用できます。

"貨物受取書"欄を追加してオーバーレイが完成した画面

手順"1"で引いた、仕切り用の2本の罫線は、不要であれば、設計完了後に削除します。折り線として、点線にすることも可能です。

次回では、"Map F"側の画面に切り替えて、スプール･データの中のデータの配置(Mapping)を行ないます。
